75-L40045-11NR
RSP

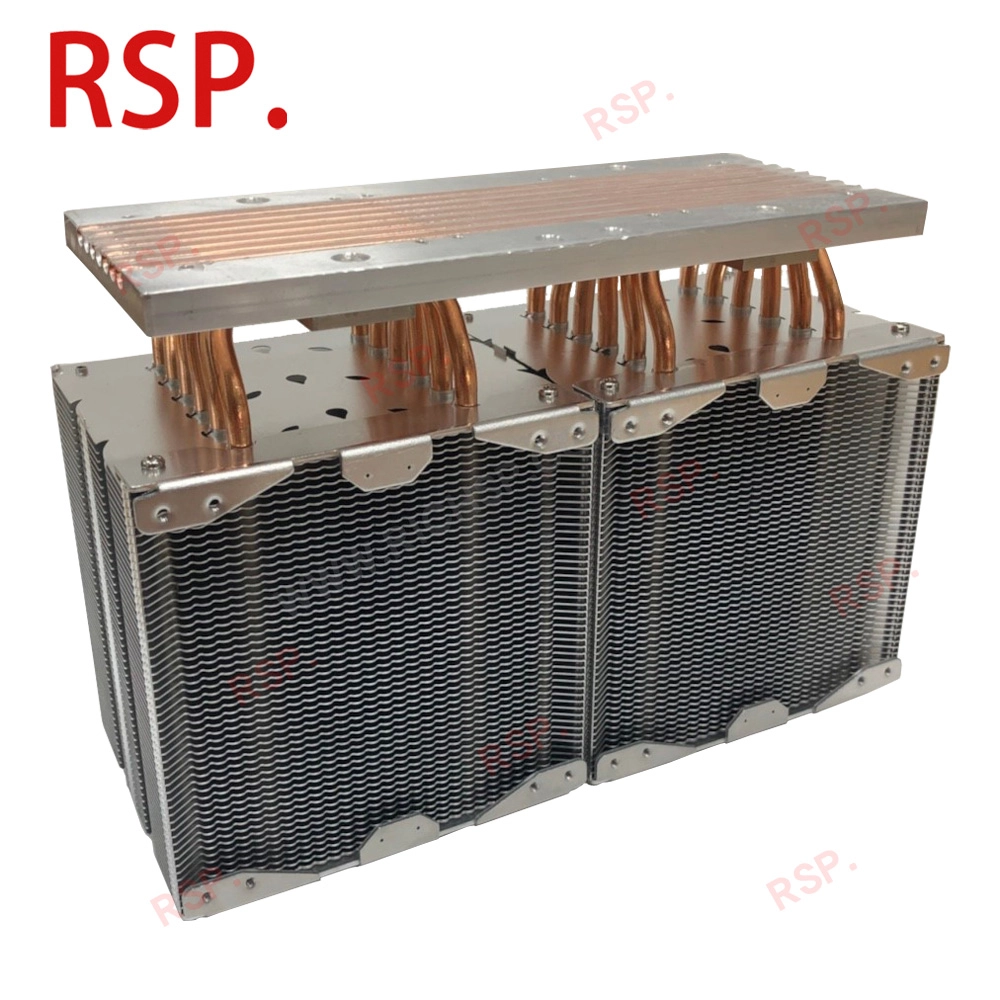

散熱主體材質使用高傳熱鋁合金 & 銅熱管
可搭配各式燈源孔位
淨重：2208g
散熱面積：2234480mm(53fins*2)
隨著戶外巨型體育場館投射、專業舞台雷射追光燈，以及大範圍廣場照明邁入「千瓦（Kilowatt）」時代，1200W 超高功率 LED 晶片的熱管理已成為決定整燈成敗的核心。如此極端的熱通量若無法在數毫秒內導出，將引發晶片結溫飆升，導致嚴重的光衰、永久性色偏或災難性的硬體失效。

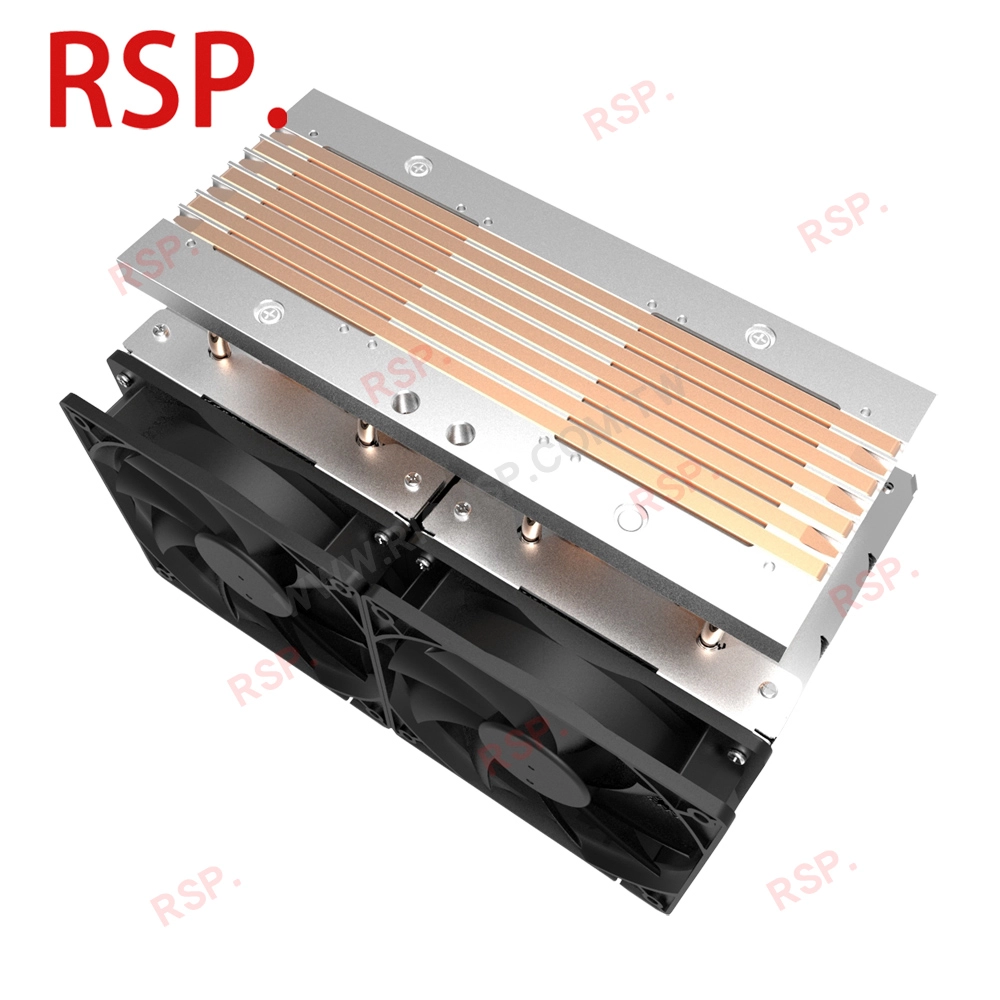

富球精密工業股份有限公司 (Rich Sphere Precision) 憑藉在精密五金沖壓與散熱模組領域 30 餘年的製造底蘊，推出千瓦級旗艦巨作——「1200W LED 超高功率散熱器」。此模組完美融合了高傳熱鋁合金密齒鰭片、多支穿透式純銅熱導管與強力雙主動式冷卻風扇，為全球頂級高瓦數燈具提供極致的熱排除（Heat Elimination）方案。
本款散熱器專為 1200W 極端發熱環境量身打造。從工程圖面的空間幾何配置到微觀的百萬級散熱面積，均經過精密的熱力學計算與高強度 CNC 加工。
| 規格項目 | 核心技術參數與材質細節 |
| 適用燈具類別 | 1200W 級別超高功率 LED 投射燈、專業舞台燈、大型聚光燈、高杆體育場館燈 |
| 散熱主體材質 | 航空級高傳熱鋁合金（High-Thermal Aluminum Alloy） |
| 核心導熱工藝 | 多支高導熱實心純銅熱導管（嵌入式與穿透式複合設計） |
| 巨量散熱面積 | 高達 $2,234,480 mm²（由 53 片高效能鰭片 x 2 組雙堆疊密齒構成） |
| 主動冷卻系統 | 強力雙變頻冷卻風扇配置，提供雙倍強勁氣流強制對流 |
| 燈源孔位支援 | 具備高度客製化通用性，可完美適配各式國際大廠 LED 燈源與 COB 晶片孔位 |
| 整體淨重量 | 2,208g (在千瓦級散熱模組中成功實現結構輕量化) |
| 幾何尺寸參數 | • 總長度/寬度：240.30 mm （風扇端最寬處為 238.30 mm） • 總高度：168.10 mm （含導熱底座、懸空彎折熱管區與頂部突起） • 散熱主體長度：220.00 mm • 底座與鰭片懸空高度：37.87 mm 防止熱堆積對流空間 • 單風扇厚度規格：122.58 mm x 25.00 mm 厚度配置 |
| 原產地保障 | 台灣製造（新北市鶯歌區），品質透明，符合國際綠色供應鏈標準 |
面對 1200W 的極端發熱負荷，單純的被動散熱或普通鋁擠工藝完全無法滿足需求。富球精密透過複合式散熱架構，創造出無可比擬的解熱效益。
| 優勢維度 | 技術特點與客戶具體效益 |

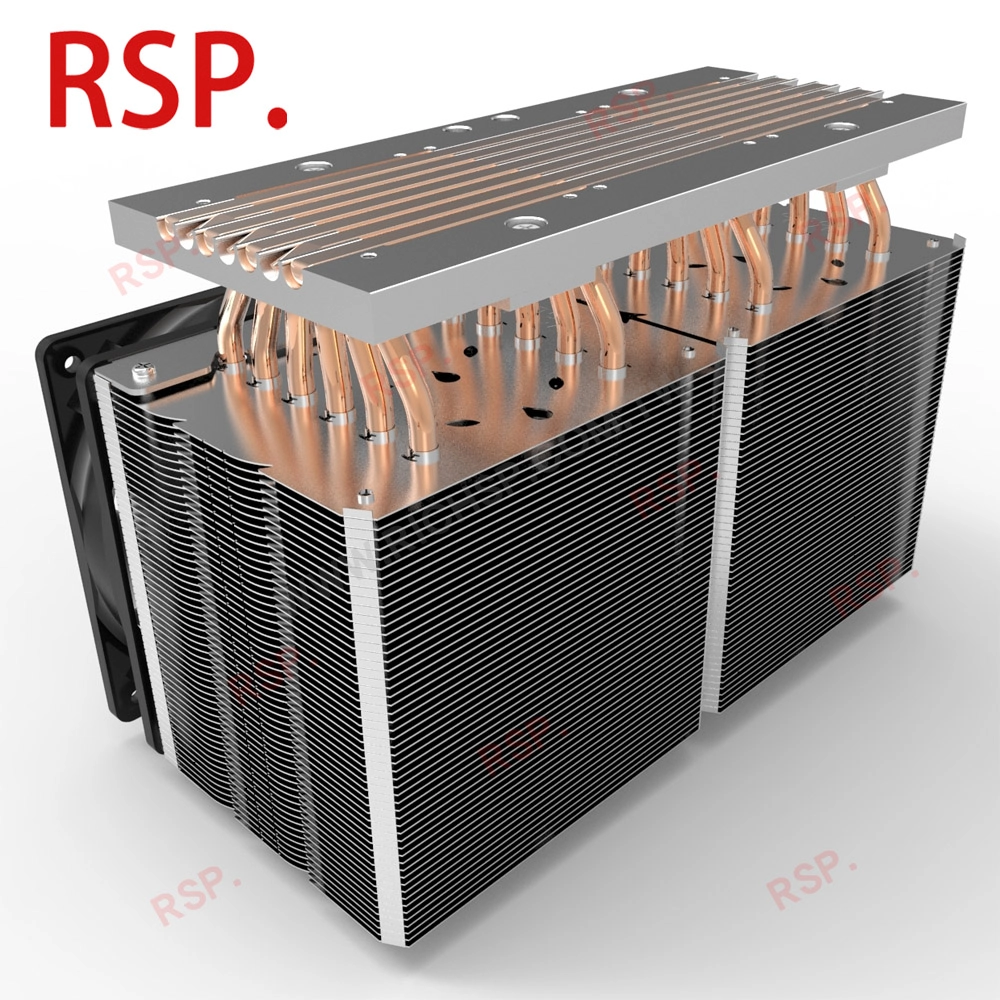

| 巨量純銅熱管極速均溫 | 底部導熱基座大面積嵌入多支實心純銅熱導管。利用熱管內部的液汽相變原理，導熱速度極快、效果最好。熱管在吸熱後，迅速將焦點高熱擴散並穿透至上方的 106 片（53 x2）高密度鰭片中，徹底打破局部熱堆積（Hot Spot）的物理限制。 |
| 百萬級雙堆疊散熱面積 | 透過高密度的結合式縫合鰭片（Bonded Stitched Fin）製程，在緊湊的空間內壓榨出高達 $2,234,480 mm²的巨大表面積。配合雙變頻風扇的主動抽風，熱飽和容積大、熱補償迅速。 |
| 專利無焊接鉚接延伸 | 鰭片、底座與機構件結合處導入富球獨家的專利無焊接鉚接製程（Riveting）。結構比一般扣接或穿 FIN 更為強健。即便在舞台燈高頻率快速旋轉、晃動，或戶外投射燈長期承受強風與震動環境下，結構不鬆動，接觸熱阻不增加。 |
| 一站式 CNC 客製化孔位 | 頂部寬大的導熱基座預留了高彈性的二次加工空間。富球擁有內部模具與 CNC 加工中心，可依照客戶指定的各式 LED 晶片或 COB 模組，進行精準的客製化攻牙與鑽孔，完美貼合客戶的發光源。 |
A1：高功率 LED 在運作時，約有 70-80% 的電能會轉換為熱能。為了將結溫（Junction Temperature）維持在安全工作範圍（通常低於 85°C），本產品採用了「多熱管穿透」與「強力雙風扇主動對流」的複合架構。巨量的 $2,234,480 mm²散熱面積 能在雙風扇強制對流下，在極短時間內將熱量帶走，有效控制結溫，杜絕高溫引起的量子效率降低、螢光粉分解與色偏問題。
A2：高架式設計（底座與鰭片間距高達 37.87 mm）為下方燈具的走線、防水機構留出了極佳的物理對流空間，有效防止熱量反撲堆積在燈源基板。而「無焊接鉚接製程」則是富球精密的專利技術，底板與鰭片不需要經過電鍍與焊接過程即可結合。這不僅避免了傳統錫焊製程高溫造成的材料變形，更省去了高污染的鍍鎳程序與高能耗的迴焊爐，是兼具環保、高結構強度與極低介面熱阻的尖端製程。
A3：相較於傳統大功率散熱片動輒數公斤且體積龐大的缺點，本產品利用了 0.15mm~0.3mm 的超薄密齒鰭片設計，比普通散熱片節省鋁材達 4 成以上。2,208g 是在確保能穩妥壓制 1200W 熱負荷的前提下，經過極致輕量化優化後的成果，能顯著減輕舞台燈具吊裝馬達或戶外高杆燈座的承重應力。
A4：近年全球對環境保護與 ESG 的規範逐步提高，傳統錫膏焊接製程因排放固定污染物且能耗極高，合規成本大幅提升。富球精密的無錫焊、無電鍍專利鉚接技術，屬於綠色製程，能協助客戶的終端燈具輕鬆通過 RoHS 與 REACH 等國際環保認證，打入歐美等高端綠色採購市場。
無論您是需要高難度五金連續模沖壓，還是針對 1200W、1500W 的頂級巨型照明散熱模組開發，富球精密工業都能為您提供最具競爭力的台灣製造解決方案。
