75-L40048-11NR
RSP
隨著舞台照明、大型運動場館投射燈及影視聚光燈邁入超高瓦數時代，500W 以上的高功率 LED 晶片在運作時會產生極其密集的熱通量。若無法在瞬間將熱量導出，晶片將面臨嚴重的光衰、色偏甚至燒毀。

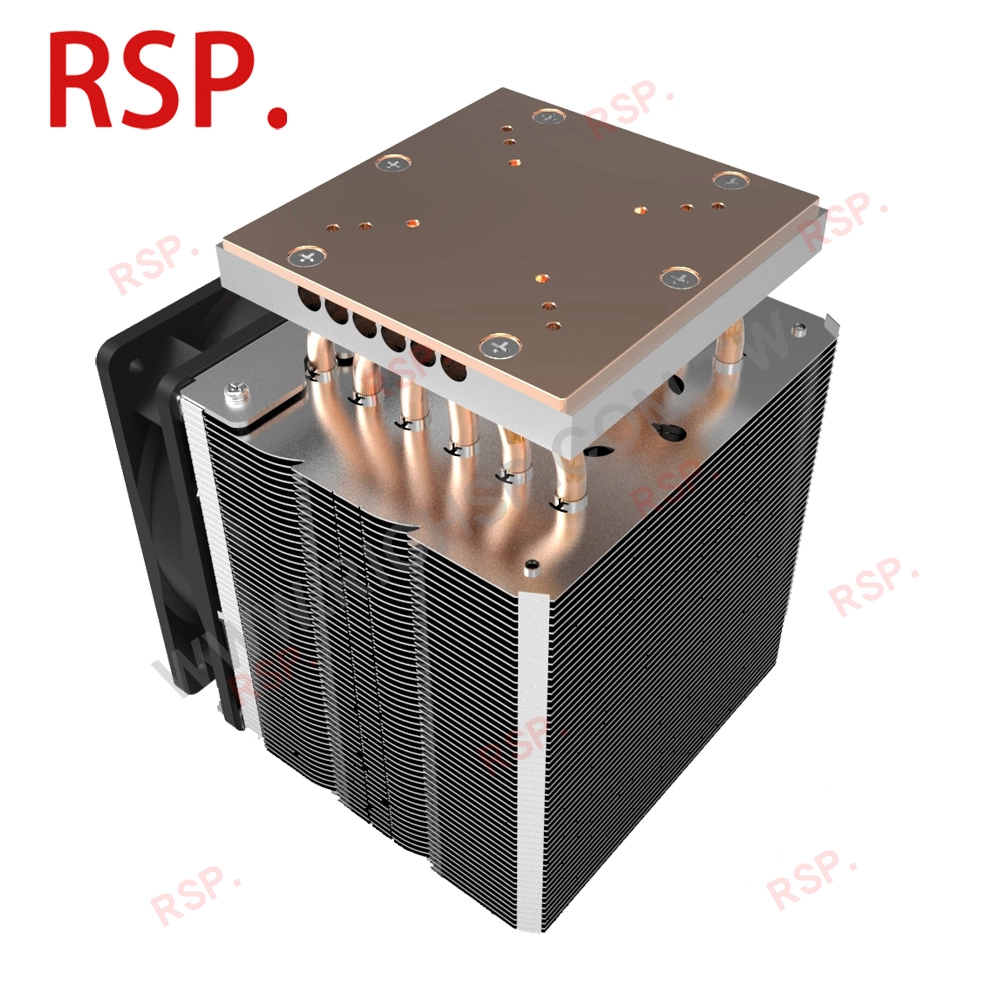

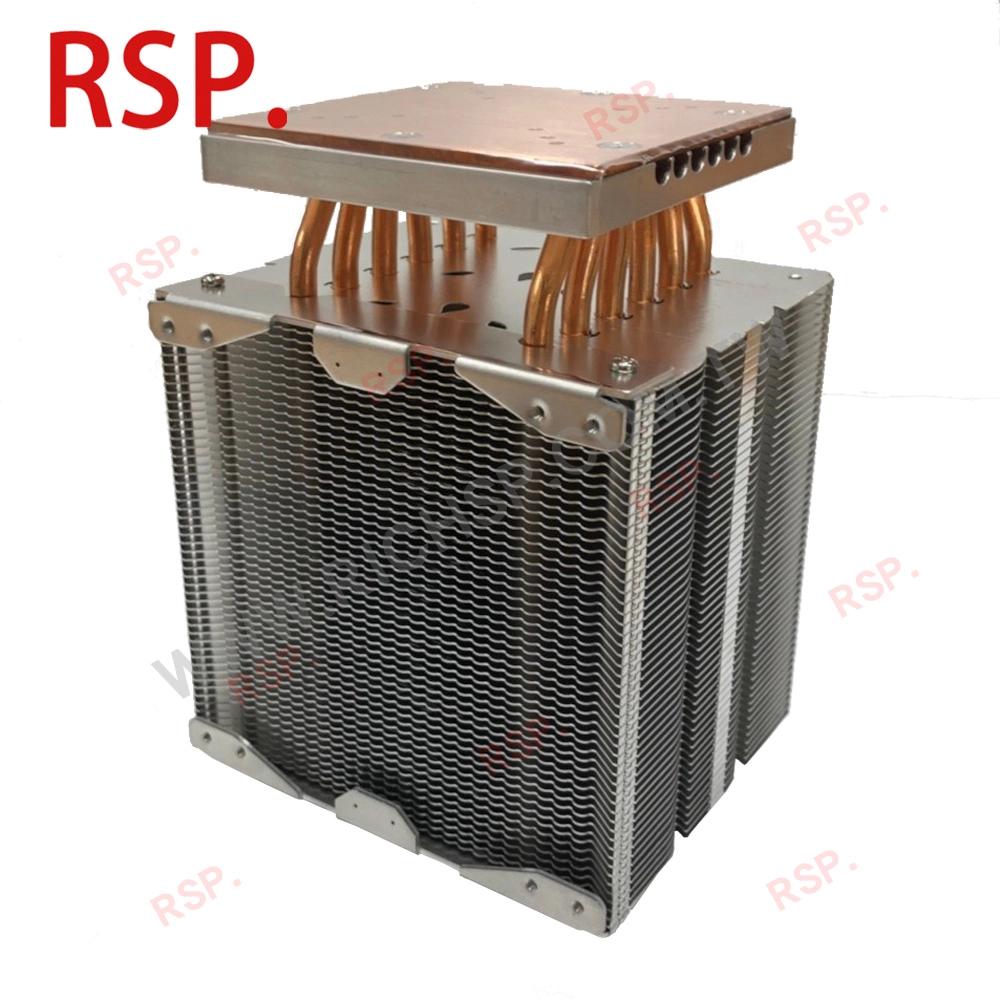

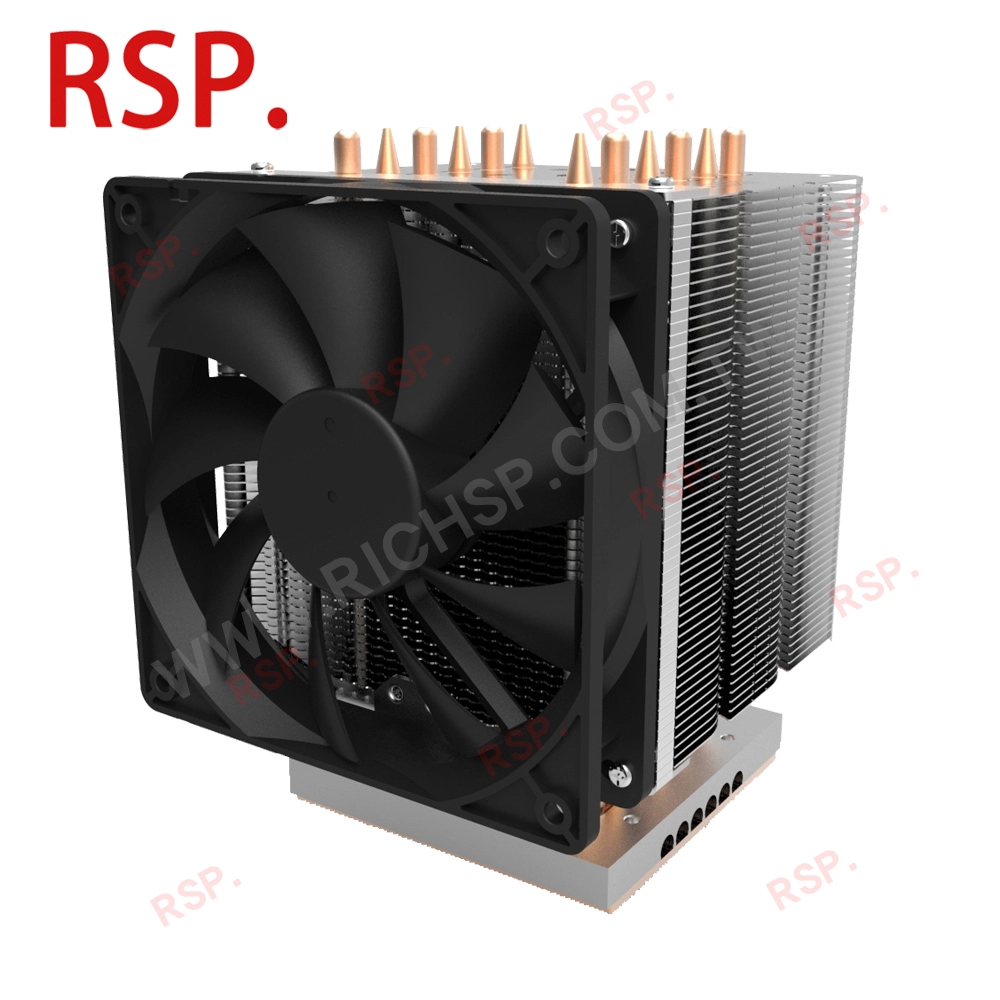

富球精密工業股份有限公司 (Rich Sphere Precision) 憑藉 30 年的精密五金與專業散熱製造經驗，推出全新 「500W LED 高功率散熱模組」。本產品完美整合了高傳熱鋁合金鰭片、實心純銅熱導管與主動式風扇補強結構，為業界超高瓦數燈具提供最可靠、最輕量化的散熱解決方案。
本款散熱器專為 500W 極端發熱環境打造，從外觀幾何尺寸到微觀的散熱面積配置，皆經過嚴密的熱力學計算與精密 CNC 加工。
| 規格項目 | 核心技術參數與材質細節 |
| 適用燈具類型 | 500W 高功率 LED 投射燈、舞台燈、影視聚光燈、戶外廣場燈 |
| 散熱主體材質 | 航空級高傳熱鋁合金（High-Thermal Aluminum Alloy） |
| 核心導熱組件 | 高導熱實心純銅熱管 (Copper Heat Pipes) x 6 支配置 |
| 散熱總面積 | 巨量化 $1,117,240 mm²散熱表面積，極大化空氣對流效率 |
| 燈源孔位支援 | 具備高度通用性，可根據各式客製化 LED 燈源與 COB 晶片孔位進行精準加工 |
| 整體淨重量 | 1,160g (成功實現高功率散熱器的結構輕量化) |

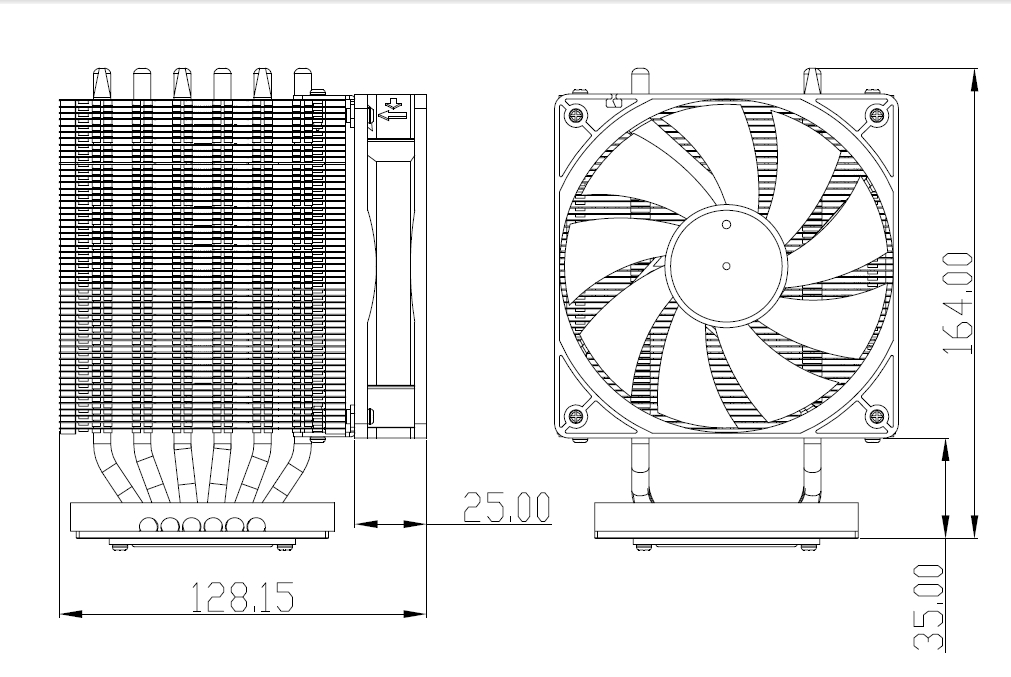

| 結構幾何尺寸 | • 總高度：164.00 mm （含底部導熱基座與熱管彎折區） • 總寬度/長度：128.15 mm （完美匹配主動式冷卻風扇） • 基座與底板間距：35.00 mm 防止熱堆積設計 • 標準風扇厚度：25.00 mm 預留安裝位 |
| 原產地保障 | 台灣製造（新北市鶯歌區），品質透明可追溯 |
面對 500W 的高發熱量，傳統鋁擠或單純的被動散熱已達極限。富球精密透過複合式製程，締造出無可比擬的解熱效益。
| 優勢維度 | 技術特點與客戶具體效益 |
| 極速六熱管複合傳導 | 採用 6 支高傳熱純銅熱導管 直觸或緊配合底座。純銅熱管利用內部流體相變原理，導熱速度快、效果最好，能瞬間將 LED 晶片的焦點高熱傳遞至遠端的鋁鰭片，徹底解決局部熱堆積（Hot Spot）問題。 |
| 百萬級超大散熱面積 | 透過富球精密的密齒鰭片加工工藝，在緊湊的空間內堆疊出高達 $1,117,240 mm²的散熱表面積，配合厚度僅 25mm 的數位變頻風扇主動抽風，達到極速熱補償與熱飽和容積優勢。 |
| 專利無焊接鉚接延伸 | 鰭片與熱管、基座的結合部位，部分導入富球獨家的專利無焊接鉚接製程（Riveting）。結構比一般扣接或穿 FIN 更為強健，能確保長期處於舞台燈高頻率震動或戶外極端氣候下，結構不鬆動、接觸熱阻不增加。 |
| 客製化彈性與通用性 | 頂部導熱銅底板大面積設計，可完美搭配 Cree、Bridgelux、Citizen 等國際大廠的 COB 晶片，並可依照客戶指定的各式燈源孔位進行精密 CNC 鑽孔與二次加工，縮短客戶的燈具研發週期。 |
A1：LED 運作時約有 70-80% 的電能會轉換為熱能。為了將 LED 結溫（Junction Temperature）維持在最佳工作範圍（通常低於 85°C），本款散熱器採取了雙重優化：首先，利用 6 支實心純銅熱導管 的極速導熱特性，將熱量瞬間均勻擴散；其次，透過高達 $1,117,240 mm² 的密齒鋁鰭片與主動式冷卻風扇協作。這種設計可確保在 500W 全功率輸出下，散熱器與 LED 基板結合部位的接觸熱阻降至最低，提供強大的動態熱負荷管理。
A2：這正是富球精密的核心技術所在。傳統的重型散熱片笨重且材料浪費，會增加舞台燈具懸吊或戶外路燈高杆的承重負擔。我們利用先進的製程，比普通散熱片節省 4 成以上的鋁材，成功將淨重壓在 1160g。同時，我們結合了機械縫合與鉚接技術，使散熱鰭片、底板與風扇外殼緊密連結。即便在舞台燈光劇烈旋轉、晃動或戶外強風環境下，結構依舊強健。
A3：完全可以。 本款產品的一大優勢就是「可搭配各式燈源孔位」。富球精密內部擁有完整的 CNC 加工中心與精密沖壓模具研發團隊。您只需要提供您的 LED 晶片圖面（2D 或 3D CAD 檔案），我們的業務工程師就能為您在導熱底座上進行客製化攻牙、鑽孔及精準銑削，確保散熱器與您的 PCB 晶片完美貼合。
A4：富球精密多年來致力於環境保護，我們主打的「無焊接製程」能達到底板與散熱鰭片無需電鍍與焊接過程即可結合。這意味著在生產過程中，不需使用會產生固定汙染物的錫膏迴焊爐，也省去了高污染的化學鍍鎳製程。這不僅大幅降低了合規與代工成本，更能協助您的燈具產品順利通過國際 RoHS / REACH 等環保法規，輕鬆打入全球綠色採購供應鏈。
